ТУ 28.99.39.190-007-26842920-2020
ТУ 3689-007-26842920-2019

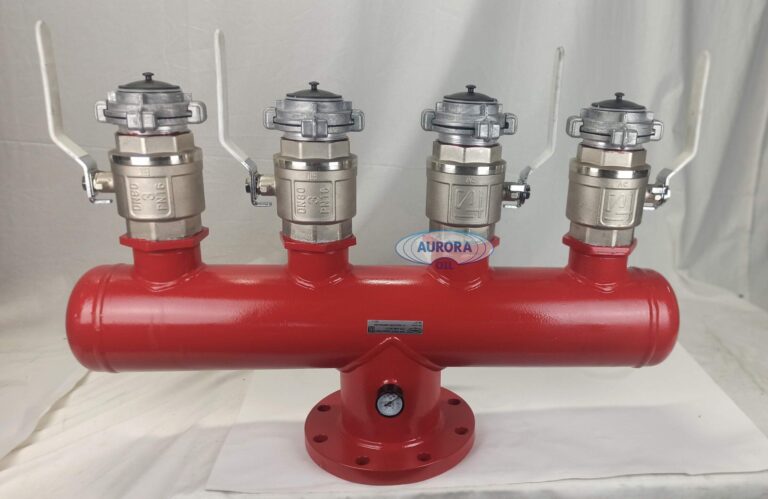

Узел для подключения пожарной техники УПТ на четыре ГМ-50/ГМ-80 служит для присоединения пожарных рукавов и посредством их происходит подача водопенного раствора от пожарных машин в стационарную систему пожаротушения. Также применяется в процессе отбора водопенного раствора от стационарной системы пожаротушения на переносные пожарные стволы, пеногенераторы применяемые для пожаротушения.
УПТ изготавливается в климатическом исполнениям У, ХЛ, УХЛ, Т, ОМ, категории размещения 1-4 по ГОСТ 15150-69:
У — сталь 20 с антикоррозийным покрытием,
ХЛ, УХЛ — сталь 09Г2С с антикоррозийным покрытием,
Т, ОМ для работы на морской воде — нержавеющая сталь.
У, ХЛ, УХЛ могут быть изготовлены из нержавеющей стали по пожеланию заказчика.
Условное обозначение при заказе УПТ:
УПТ «Гидра»-4-80-150 УХЛ1 ТУ 28.99.39.190-007-26842920-2020, где
УПТ, УПТ «Гидра» – наименование изделия;
4— количество присоединяемых головок;
80 – условный проход присоединительных головок;
150 — условный проход трубопровода;
УХЛ1 – климатическое исполнение по ГОСТ 15150,
ТУ 28.99.39.190-007-26842920-2020 – номер технических условий.
Габариты УПТ на четыре ГМ-50/ГМ-80 с прямым расположением узла
| Габариты УПТ на четыре ГМ-50/ГМ-80, с прямым расположением присоединительного узла | ||||||
| Тип УПТ | Расположение присоединительного узла | L, мм | L1, мм | C, мм | D, мм | Масса, кг |
| УПТ на 4ГМ-50 | Между 1 и 2 патрубком | 800 | 226 | 450 | 215 | 40 |
| Между 2 и 3 патрубком | 400 | |||||
| Между 3 и 4 патрубком | 574 | |||||
| УПТ на 4ГМ-80 | Между 1 и 2 патрубком | 920 | 260 | 620 | 280 | 60 |
| Между 2 и 3 патрубком | 460 | |||||
| Между 3 и 4 патрубком | 660 | |||||
Габариты УПТ на четыре ГМ-50/ГМ-80 с расположением узла вверх
| Габариты УПТ на четыре ГМ-50/ГМ-80, с расположением присоединительного узла вверх | ||||||
| Тип УПТ | Расположение присоединительного узла | L, мм | L1, мм | C, мм | D, мм | Масса, кг |
| УПТ на 4ГМ-50 | Между 1 и 2 патрубком | 800 | 226 | 370 | 300 | 40 |
| Между 2 и 3 патрубком | 400 | |||||
| Между 3 и 4 патрубком | 574 | |||||
| УПТ на 4ГМ-80 | Между 1 и 2 патрубком | 920 | 260 | 520 | 380 | 60 |
| Между 2 и 3 патрубком | 460 | |||||
| Между 3 и 4 патрубком | 660 | |||||
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
