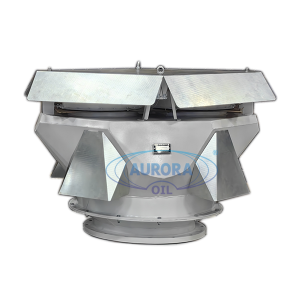

Клапан дыхательный совмещенный КДС-3000, КДС «Титан»-3000

КДС-ПО;КДМ-ОТР;КДМ-ЗТР;КДМ-СМС;ТУ 3689-038-10524112-2001;ТУ 3689-021-03467856-2001;ТУ26-02-1009-93; ТУ 3689-007-79167039-2006; ТУ 3689-001-56510196-2009; ТУ 3689-100-10524112-2007; ТУ У 29.1-24607422-016-2001; ТУ 3689-001-09344511-2015

Опросный лист для заказа оборудования "Клапан дыхательный совмещенный КДС-3000, КДС «Титан»-3000" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 28.14.11-006-26842920-2020

Клапан дыхательный совмещенный КДС-3000 — резервуарное оборудование, предназначенное для создания и поддержания герметичности газового пространства в резервуарах с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах. «Совмещенный» в наименовании клапана означает, что в данном устройстве объединены функции и клапана вакуума, и клапана давления.

Описание: через клапаны производятся большие дыхания (возникающие во время слива-налива нефтепродуктов) и малые дыхания (вызванные колебаниями температуры среды в пределах суток). В остальное время резервуар с клапанами надежно герметизирован, из-за чего потери хранимого продукта от испарений сводятся к минимуму и снижается негативное воздействие на окружающую среду.

Встроенный в клапан пламегасящий элемент обеспечивает надежную защиту от попадания внутрь резервуара пламени при возгорании снаружи (при атмосферной дефлаграции). Кассеты с пламегасящим элементом быстросъемные — и на их монтаж/демонтаж требуется минимальное время.

Дополнительно клапаны можно укомплектовать и устройством обогрева (УО), с помощью которого уходит необходимость демонтажа пламегасящего элемента в осенне-зимний период (а это, в свою очередь, значительно увеличивает безопасность эксплуатации резервуарных парков). УО работает в автоматическом режиме, не давая нарастать инею на торцевых поверхностях, а также в каналах пламегасящего элемента. Элементы электрооборудования УО защищены от взрыва.

Особенности КДС-3000:

непримерзаемость: материал покрытия контактирующих поверхностей седел и затворов исключает примерзание их друг к другу, вследствие чего работоспособность и надежность клапана исключает зависимость от погодных условий. От непосредственного воздействия осадков и ветра клапан защищен крышкой, а также четырьмя козырьками для вакуумных клапанов;
КДС может эксплуатироваться как в режиме дыхательного, так и в режиме предохранительного клапана. В режиме предохранительного КДС комплектуется тарелочками вакуума и давления на (5…10) % тяжелее тарелочек для дыхательного режима.

КДС может эксплуатироваться в условиях макроклиматического района с холодным, умеренным и тропическим климатом по ГОСТ 16350-80. Климатическое исполнение УХЛ категория изделия 1 по ГОСТ 15150-69 (от -60ºС до +40 ºС), У категория изделия 1 по ГОСТ 15150-69 (от -45ºС до +40 ºС) и исполнение Т категория изделия 1 по ГОСТ 15150-69 (от -10 ºС до +50 ºС)

Пример условного обозначения при заказе КДС:

КДС-3000/350 У ТУ 28.14.11-006-26842920-2020
КДС «Титан»-3000/350 У ТУ 28.14.11-006-26842920-2020,

где:
КДС, КДС «Титан» – клапан дыхательный совмещенный;
3000 – пропускная способность, м³/ч;
350 — диаметр условного прохода, мм;
У – климатическое исполнение.

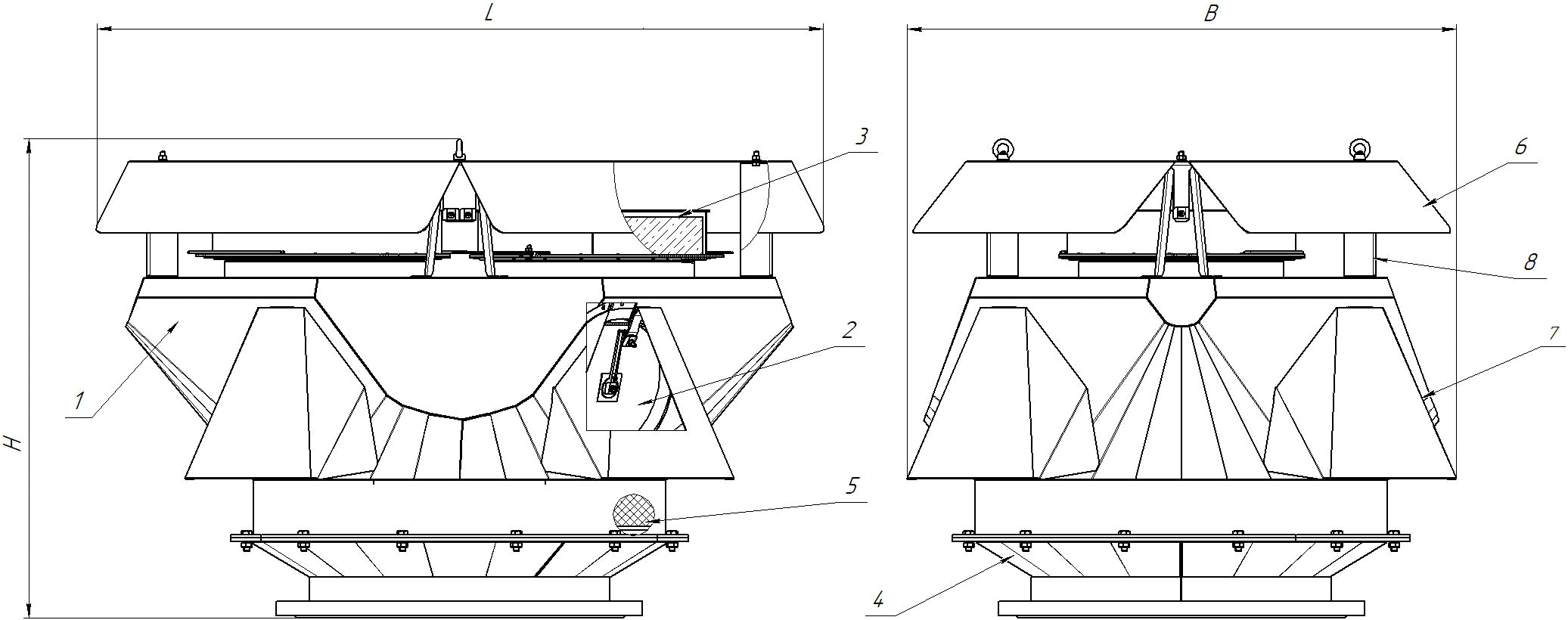

Чертеж клапана дыхательного совмещенного КДС-3000

1-корпус,
2-клапан вакуума,
3-клапан давления,
4- крепежный фланец и переходник,
5 — кассета огневого предохранителя в обечайке,
6 – кожух клапана давления (крыша),
7 – кожух клапана вакуума (щиток),
8 – кронштейн транспортировочный,
9* — система обогрева кассеты огневого предохранителя,
10*- термостат.
*поставляется по согласованию с заказчиком

Клапаны дыхательные КДС-3000 устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и четыре козырька для вакуумных затворов.

Предлагаем следующие наименования клапана: КДС-3000/250, КДС-3000/350, КДС-3000/500

Технические характеристики КДС-3000:

Наименование параметров		Величина параметров
Условный проход DN		250	350	500
Рабочее давление, Па (мм вод. ст.), не более		2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более		250 (25)
Давление срабатывания, Па (мм вод. ст.), не более		1500-1700 (150-170)
Давление срабатывания в предохранительном режиме, Па (мм вод. ст.), не более		1650-1800 (165-180)
Вакуум срабатывания, Па (мм вод. ст.), не более		100-150 (10-15)
Вакуум срабатывания, в предохранительном режиме Па (мм вод. ст.), не более		1500-1700 (150-170)
Максимальная пропускная способность, м3/ч, не менее		1100	2400	3000
Габаритные размеры, мм	длина L	1275
	ширина В	965
	высота Н	840
Присоединительные размеры	межцентровое расстояние D₁, мм	335	445	600
	Диаметр отверстий d, мм	18	22	22
	Количество отверстий n, шт.	12	12	16
Масса, кг, не более		155

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
