Пробоотборник перекачиваемой жидкости ППЖР-01

ТУ 4318-020-60231190-2011

Пробоотборник ППЖР-01

Назначение пробоотборника перекачиваемой жидкости ППЖР-01:

Пробоотборник перекачиваемой жидкости ППЖР-01 используется для проведения оперативного ручного отбора пробы из трубопровода с перекачиваемой технологической жидкостью под давлением до 4,0 МПа, для анализа её состава в лаборатории.

Пробоотборники ППЖР-01 изготавливаются согласно требованиям ГОСТ 2517-85.

Согласно требованиям заказчика возможно изготовление пробоотборника ППЖР-01 из стали 20, стали 09Г2С, стали 12Х18Н10Т, стали 13ХФА, а также других.


Соответствие длины пробоотборника ППЖР-01 условному диаметру ДУ
Условный диаметр пробоотборника, Ду, мм Длина ± 5мм (без ответных
фланцев),
50 472
80 684
100 708
150 700

Согласно потребностям заказчика возможно изготовление пробоотборника ППЖР-01 с другими параметрами (Ду и длина).

Устройство и принцип работы пробоотборника ППЖР-01

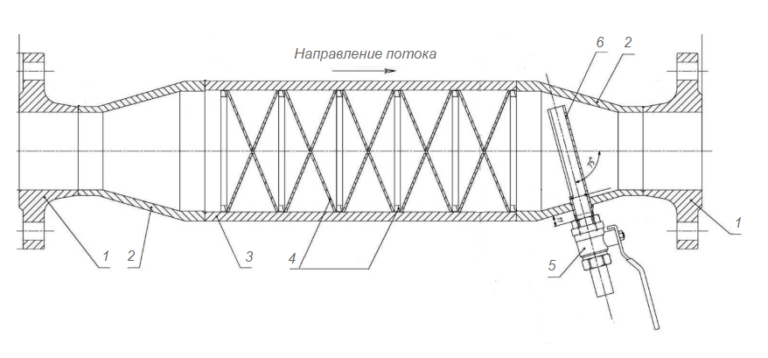

Пробоотборник перекачиваемой жидкости ППЖР-01

  1. — Присоединительные фланцы,
  2. — Переходы,
  3. — Корпус,
  4. — Направляющие потока,
  5. — Запорное устройство,
  6. — Пробозаборная трубка.

Поток жидкости расслаивается по трубопроводному сечению на несколько компонентов. Через входной фланец контролируемый поток рабочей среды через входной присоединительный фланец (1) и переход (2) поступает в корпус пробоотборного устройства (3). Посредством находящихся в корпусе нескольких направляющие потока (4) производится перемешивание компонентов контролируемой жидкости.

Пробоотборники ППЖР-01 производят однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока.

Принципы работы пробоотборника:

  • радиальные вихри,
  • деление потока,
  • реверс сдвига.

Корпус пробоотборного устройства ППЖР-01 вместе с направляющими потока являются единой сварной конструкцией, не подлежащей разбору. Жидкость, прошедшая сквозь все направляющие потока , на выходе становится однородной смесью, и поступает к пробозаборной трубке (6). Внешняя часть пробозаборной трубки снабжена запорным устройством (5). Через выходной присоединительный фланец (1) смесь проходит в технологичесикий трубопровод.

Благодаря конструктивному решению пробоотборника ППЖР-01, он нашел широкое применение на трубопроводах с высокой степенью вязкости рабочей среды и относительно малыми скоростями потока.


Технические характеристики пробоотборника перекачиваемой жидкости ППЖР-01
Характеристика Параметр
1 Максимальное рабочее давление, МПа 4
2 Расход жидкости, м3/час 2,0 ÷ 24,0
3 Характеристика отбираемой жидкости: максимальное давление, МПа 4
температура, °С от + 4 до + 90
кинематическая вязкость, м2 до 120х10-6
массовая доля содержания
механических примесей, %
до 5
массовая доля содержания воды
(для случая применения
на обводненной нефти), %
до 98
4 Рабочие условия эксплуатации: температура окружающей среды, °С от — 50 до + 60
относительная влажность воздуха
до 100% при температуре +
40°С
и более низких температурах,
с конденсацией влаги по ГОСТ
Р 52931
группа Д2
группа исполнения по виброустойчивости
по ГОСТ Р 52931
группа N2
5 Масса, кг не более 30
6 Средний срок службы, лет не менее 5

Схема расположения оборудования на резервуаре
