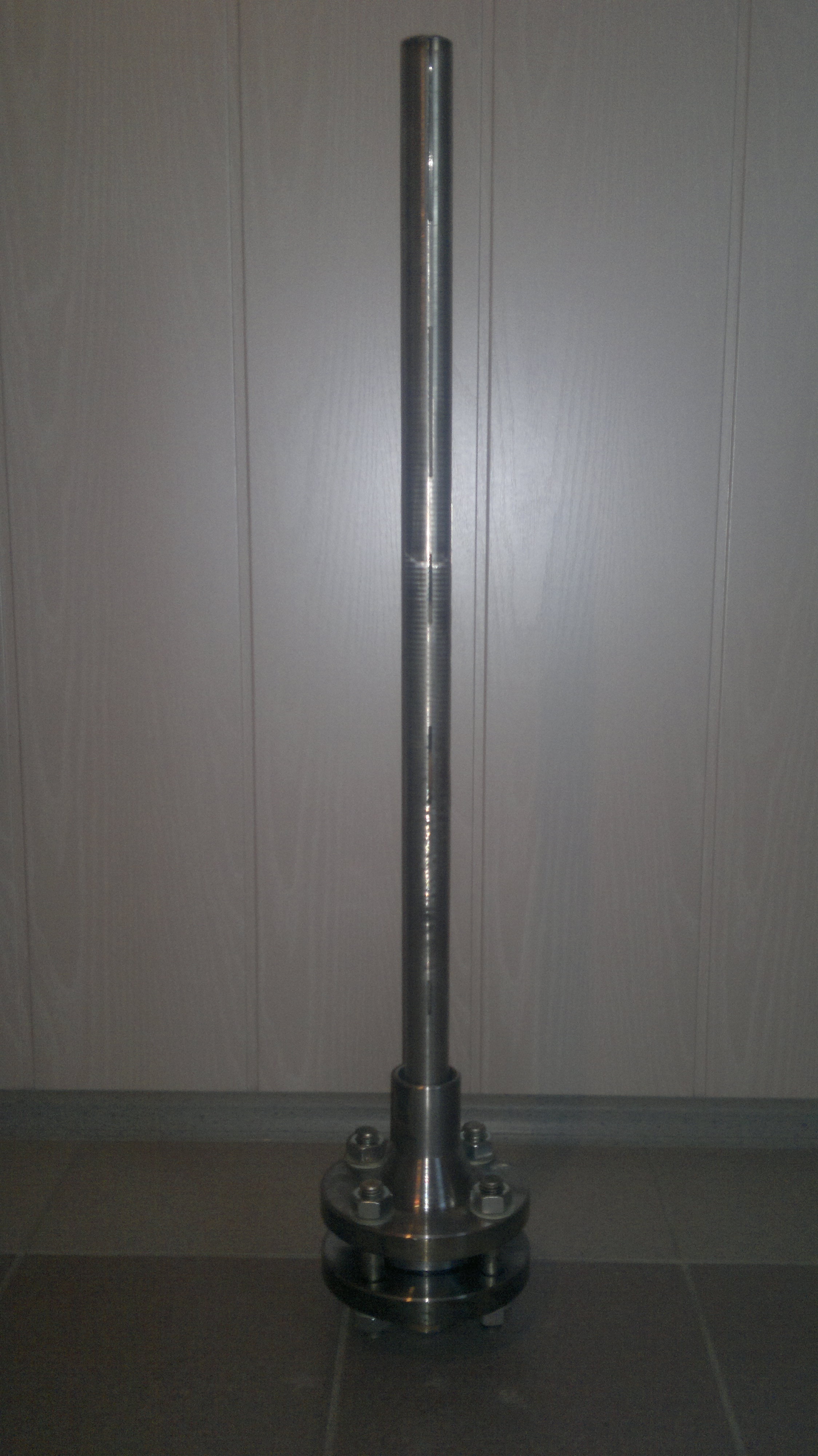

Устройство пробозаборное трубчатого типа ПСПР-1-Т, ПСПР-1-Т «Эталон»

ТУ 4318-014-00136662-99

ТУ 28.99.39.190-013-26842920-2021

ТУ -002-01719561-2016

Назначение: устройство пробозаборное трубчатого типа применяется с целью взятия проб нефти и нефтепродуктов из трубопроводов с условным диаметром от 80 до 400 мм и давлением от 0,2 до 6,3 Мпа.

Описание: пробозаборное усттройство поставляется вместе с пробоотборником нефти Стандарт и состоит из стабилизатора, пробозаборной трубки и комплекта монтажных частей.

Чертеж устройства пробозаборного трубчатого типа:

Технические характеристики:

Рису нок	Условный проход DN,мм	PN, МПа	Размеры, мм							Площадь попереч ного сечения, мм2	Масса зонда, кг	Масса, устройства пробозабор ного трубчатого типа, кг
Рису нок	Условный проход DN,мм	PN, МПа	a	H	H1	H2	H3	L	L1	Площадь попереч ного сечения, мм2	Масса зонда, кг	Масса, устройства пробозабор ного трубчатого типа, кг
а	80	4,0	—	472	363	130	84	222	125	2110	3,96	20,21
а	100		—	481	372	139	84	222		2110	4,01	20,23
б	150		48	592	448	175	94	260		1592	6,986	39,52
	200		66	640	478	205					7,180	39,61
	250		83	684	505	232					7,373	39,76
	300		100	727	531	258					7,522	39,88
	350		116	771	558	284					7,732	40,01
	400		131	804	577	304					7,808	40,14
а	80	6,3	—	514	398	147	101	230	147	1963	4,04	31,02
а	100		—	523	407	156	101	230		1963	4,08	31,03
б	150		48	660	508	205	124	295		1592	7,07	60,02
	200		66	708	538	235					7,265	60,11
	250		83	752	565	262					7,438	60,25
	300		100	795	591	288					7,607	60,39
	350		116	837	617	314					7,773	60,54
	400		131	876	641	338					7,928	60,68

Средняя наработка на отказ – 5000 часов.
Средний срок службы – 8 лет.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
