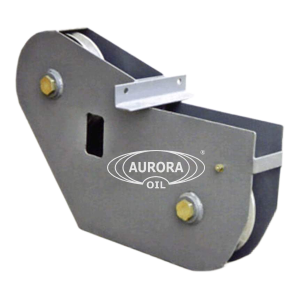

Блок роликовый БР для управления лебёдкой

ТУ 3689-096-10524112-2007;ТУ 26-02-848-86;

Назначение: блок роликовый БР для управления лебёдкой предназначен для направления каната при подъеме и опускании подъемной трубы, расположенной внутри резервуара для нефтепродуктов. БР применяется для работы с лебедками грузоподъемностью 1000 кГс и подъемной трубой с условным проходом от 100 до 500 мм.

Описание: БР монтируется на вертикальном резервуаре в месте соединения с вертикальной стенкой, в предварительно вырезанном отверстии. По устойчивости к воздействию климатических факторов внешней среды блоки БР изготавливается в исполнении У категории размещения 1 по ГОСТ 15150-69. Срок службы БР – не менее 10 лет.

Блоки имеют всю необходимую документацию и соответствующую сертификацию.

Чертеж БР:

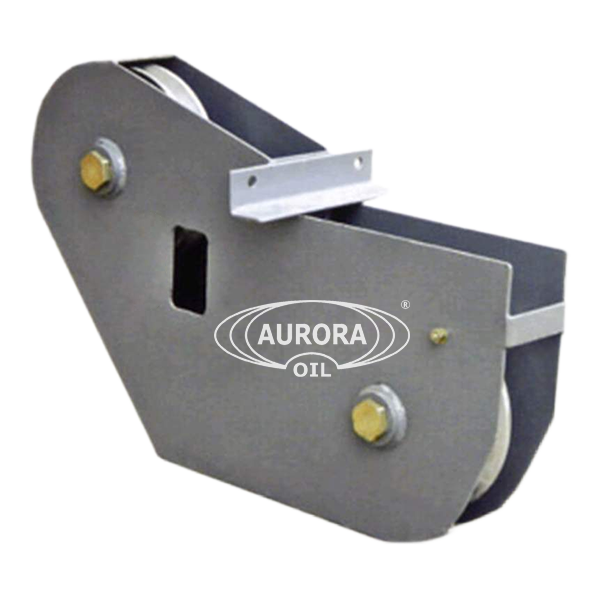

Общий вид блока роликового БР

1 — корпус,
2 — перегородка,
3 — втулка латунная,
4 — опора,
5 — канат,
6 — шкив,
7 — втулка,
8 — втулка ограничитель,
9 — опора нижняя

Технические характеристики БР:

Наименование параметров		Значение параметра
Грузоподъемность, кГс		1000
Габаритные размеры, мм, не более	длина	476
	ширина	141
	высота	739
Масса, кг, не более		45

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре
