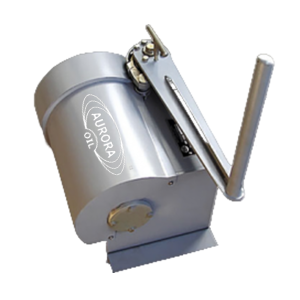

Лебедка ручная ЛР-1000

ТУ 3689-077-10524112-2007, ТУ 3689-012-00217633-97

Лебедка ручная ЛР-1000 предназначена для подъема и опускания подъемной трубы в вертикальных цилиндрических резервуарах с нефтепродуктами.

Лебедка является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается на нижнем поясе стенки резервуара.

По устойчивости к воздействию климатических факторов внешней среды лебедка ручная изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Лебедки имеют всю необходимую документацию и соответствующую сертификацию.

Техническая информация на лебёдку ручную ЛР

Грузоподъемность, кг		1000
Передаточное число червячной передачи		1:18
Диаметр троса, мм, не более		8
Диаметр барабана, мм, не более		170
Емкость барабана, м, не более		13,9
Габаритные размеры, мм, не более:	длина	620
	ширина	449
	высота	314
Усилие, необходимое для вращения ручки, кгс, не более		25
Масса, кг, не более		54

Чертеж лебёдки ручной ЛР

Чертёж лебёдка ручная ЛР

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре

Скачать информацию о продукции в формате .PDF
