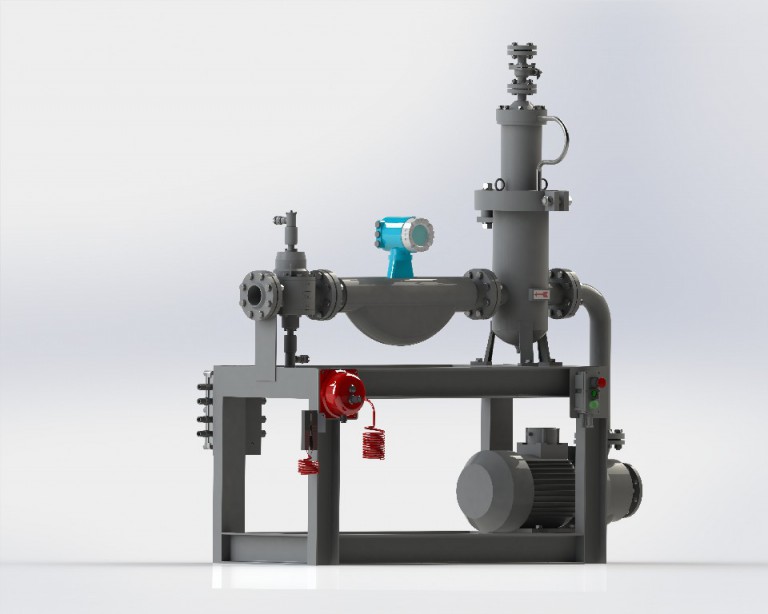

Автоматизированные измерительные установки

ТУ 3689-001-17999640-2008, СИУН; АСН-Д-100К1; АСН-Д-100К2; АСН-Д-100К3; АСН-Д-К4; АСН-12ВГ, АСН-10ВГ, АСН-6ВНГ, АСН-8ВГ, АСН-8НГ, АДК, ТЗК-100, АСН-ЯРУС

Опросный лист для заказа оборудования "Автоматизированные измерительные установки" Скачать в формате PDF Скачать в формате DOC Запросить цену

Назначение: автоматизированные измерительные установки предназначены для коммерческого учета и отпуска нефтепродуктов в единицах массы и объема. Установки могут эксплуатироваться на пунктах «слива-налива» на нефтебазах, нефтеперерабатывающих заводах и АЗС, а также для осуществления оптовой торговли нефтепродуктами в составе мини терминалов или в составе наливных эстакад.

Описание: данные установки могут осуществлять прием и выдачу топлива с вязкостью от 0,55 до 150 мм2/с (сСт) в единицах массы и объёма с погрешностью в рабочем диапазоне температур ± 0,15%, измерение плотности и температуры продукта осуществляется на потоке.

Автоматизированные измерительные установки используются:

-со стояками налива в авто- и жд цистерны

-с заправочными консолями верхнего и нижнего налива

-с совмещенной системой верхнего и нижнего налива

Особенности автоматизированных измерительных установок:

межповерочный интервал 2 года;
учёт и отпуск нефтепродуктов в единицах объёма/массы:
- для авто и ж/д налива с расходом до 120 м³/час;
- трубопроводным транспортом, в наливные суда Речного/Морского регистра с расходом 2550 м³/час (42500 л/мин);
наличие термокоррекции (отпуск топлива в единицах объема, приведенного к температуре);
в качестве измерителя применен массовый расходомер Micro Motion;
отсутствие вращающихся и трущихся частей в массовом расходомере;
минимизация затрат на обслуживание;
повышенный ресурс узлов;
надёжная электроника.

Технические характеристики:

Рабочая среда	Нефть, нефтепродукты и другие жидкости с вязкостью от 0,55 до 150 мм²/с (сСт)
Пределы допускаемой относительной погрешности, %■ масса ■ объем	±0,15; / ±0.25±0,15; / ±0.25
Диапазон рабочих температур (ГОСТ 15150-69)	— от минус 40 до плюс 50 °С (для исполнения У2) — от минус 60 до плюс 50 °С (для исполнения ХЛ2)
Рабочее давление, не более, МПа	1,0
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	1 год
Средний срок службы, не менее	10 лет
