Кассета огнепреградителя КО

ТУ 4854-005-37381215-2014, ТУ 3689-101-10524112-2007

ТУ 28.99.39.190-013-26842920-2021

Назначение и область применения:

Кассета огневого предохранителя (далее-кассета или КО) предназначена для комплектования огнепреградителей ОП, ОП-Р, ПОК, ОПКД клапанов дыхательных КДС, клапанов предохранительных гидравлических КПГ, клапанов непримерзающих дыхательных мембранных НДКМ с целью временного предотвращения проникновения пламени внутрь резервуара с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.

По устойчивости к воздействию климатических факторов внешней среды кассеты огнепреградителя изготовляются в исполнениях У и УХЛ, ХЛ категории размещения 1 по ГОСТ 15150-69.

Основная конструкция кассеты:

Чертеж - кассета огнепреградителя КО

D — наружный диаметр кассеты , мм; H — высота кассеты, мм.

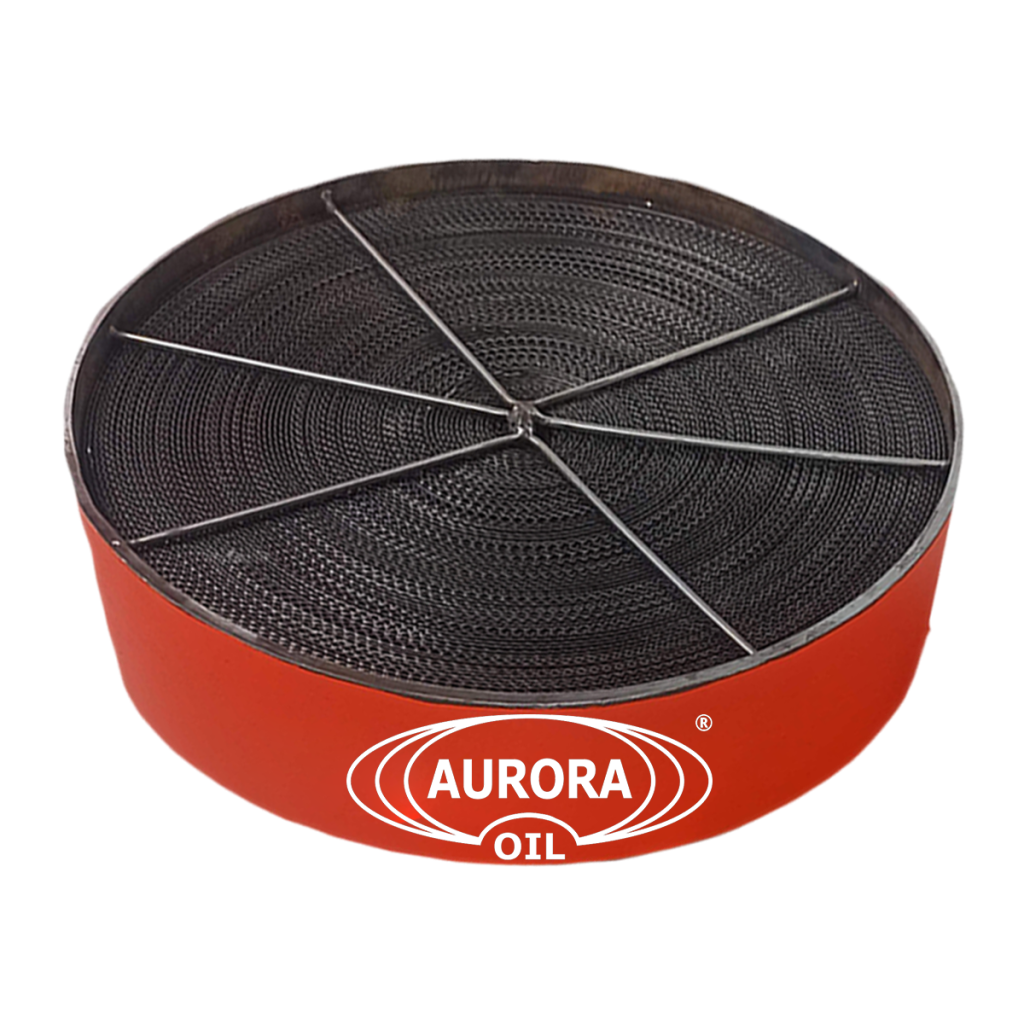

Кассета состоит из плоской и гофрированной лент алюминиевого сплава или нержавеющей стали, установленных в стальной обечайке (трубе).

Гасящее действие кассеты огнепреградителя основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.

Пример обозначения при заказе кассеты огнепреградителя:

КО -300/70-АН УХЛ1 ТУ 28.99.39.190-013-26842920-2021, где

КО – кассета огнепреградителя — наименование изделия;
300 * — наружный диаметр кассеты;
70 * — высота кассеты;
А – материал кассеты (А-алюминиевый сплав);
Н – материал обечайки (Н-нержавеющая сталь);
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69;
ТУ 28.99.39.190-013-26842920-2021 – номер технических условий;

* — Согласно требованию ОЛ

По заявке покупателя, производим кассеты к огнепреградителям любых размеров.
