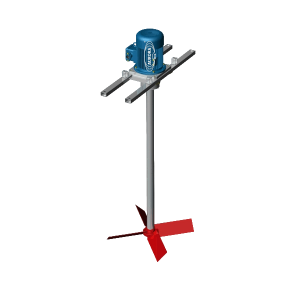

Устройство для размыва донных отложений Тайфун-35

Опросный лист для заказа оборудования "Устройство для размыва донных отложений Тайфун-35" Скачать в формате PDF Скачать в формате DOC Запросить цену

Назначение: устройство для размыва донных отложений Тайфун-35 предназначено для установки на емкости с жидкими средами, в том числе с нефтью и нефтепродуктами, а также на накопительные емкости циркуляционных систем бурового раствора.

Тайфун-35 обеспечивает:

• Размыв и перемешивание донных отложений в емкости и предотвращение образования донных осадков постоянно перемещающейся в емкости струей жидкости.

• Гомогенизацию (перемешивание) состава жидкости в емкости.

• Автоматическое перемещение струи жидкости в объеме емкости.

• Управление устройством в местном и дистанционном режимах.

Описание: в конструкции Тафун-35 применена волновая передача с промежуточными телами качения, обеспечивающая бесшумность работы, большую перегрузочную способность и долговечность.
Примененная авиационная консистентная смазка не вытекает в процессе работы, не гигроскопична, выдерживает большие контактные нагрузки. Изделие имеет унифицированное присоединительное место, идентичное ранее применяемым мешалкам.

Тайфун-35 выпускается во взрывозащищенном исполнении для эксплуатации в наружных установках и в помещениях во взрывоопасных зонах классов 1 и 2 ГОСТ Р 51330.9., где возможно образование паро-газовоздушных смесей категории II A, II B групп Т1, Т2, Т3, Т4. Климатическое исполнение У2,5 (от — 50 до + 45°С).

Чертеж устройства Тайфун-35:

Чертеж устройства Тайфун-35
1. Электродвигатель
2. Опорная рама
3. Волновой редуктор с промежуточными телами качения
4. Штанга
5. Ротор

Особенности Тайфун-35:

малые габариты и вес,
малая энергоемкость,
высокая надежность,
длительный срок службы.

Технические характеристики:

Наименование парметров	Значение парметров
Маркировка взрывозащиты	1ExdllBT4
Максимальный диаметр гребного винта, мм	900
Скорость вращения гребного винта, об/мин	60
Номинальная мощность (частота вращения) электродвигателя, кВт	5,5
Угол поворота вала гребного винта в горизонтальной плоскости, угл. град.	60
Габаритные размеры, Д х Ш х В, мм	2280х1200х312
Ресурс работы, час, не менее	52000
Напряжение трехфазной питающей сети, В, частота 50 Гц ±1%	323…418
Климатическое исполнение	У2,5
Масса электропривода, кг	129

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре
