Сопло веерное СВ-1200БГ «Аврора»

СВК-ЭН,СПВК-I00M

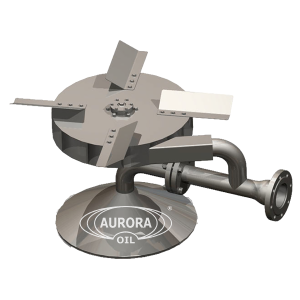

Внешний вид сопла веерного мод. СВ-1200Г
Запатентовано

Опросный лист для заказа оборудования "Сопло веерное СВ-1200БГ «Аврора»" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-007-47746149-03, ТУ 3689-004-01719561-2016, ТУ 3689-005-26842920-2015

Назначение: сопло веерное СВ-1200БГ предназначено для размыва донного осадка и перемешивания продукта в резервуарах для хранения нефти, нефтепродуктов, авиатоплива (см. Резервуарное оборудование для авиатоплива: особенности проектирования и оснащения) и других жидкостей, в том числе пищевых масел, как в новых, так и в ремонтных.

Описание: Сопло СВ- 1200БВГ имеет гидродинамический принцип действия. Продукт от внешнего насоса подается в патрубок под давлением и делится на два потока. Первый поток попадает в горизонтальное сопло. Под действием направленной струи осадок срывается с днища резервуара. Второй поток попадает на лопатки горизонтального гидравлического блендера. Вращаясь, лопасти гидравлического блендера приводят в движение продукт, находящийся в резервуаре, одновременно увлекая за собой осадок, при этом скорость движения продукта такова, что позволяет поддерживать осадок во взвешенном состоянии (Техническое и экономическое обоснование необходимости использования устройств для размыва донных отложений типа веерные сопла СВ-1200).

Подробная информация

Преимущества использования веерных сопел.

  • Использование веерных сопел в резервуарах с нефтепродуктами предотвращает деление продукта на тяжелые и легкие фракции.
  • Конструктивная особенность сопел позволяет разрушать и предотвращать накопление парафинистого осадка и удалять шлам в агрессивных, пищевых средах и легковоспламеняющихся жидкостях.
  • Установка размыва типа веерные сопла не требует высокой квалификации и владения специальными навыками.
  • Избавляет от необходимости проведения длительных, опасных и дорогостоящих работ по удалению из резервуара до нескольких десятков тонн донных отложений и их утилизации.
  • Не требует обслуживания в процессе всего срока эксплуатации.


Преимущество сопел перед винтовыми мешалками.

    • Обеспечивают наиболее равномерный размыв отложений в среде за счёт периметрального размещения внутри резервуара. В то время, как винтовые перемешивающие устройства действуют по определённому вектору размыва (размывают в одном направлении-направлении вала с винтом) и создают узконаправленную струю жидкости.
    • Отпадает потребность в подводке электричества к резервуару. Предотвращение накопления осадка в резервуаре достигается за счет использования кинетической энергии потока нефти, создаваемой при закачке в резервуар.
    • В веерных соплах отсутствуют движущиеся механические элементы, что повышает надежность и долговечность работы по сравнению с винтовыми мешалками.
    • В отличие от мешалок не требует обслуживания во время всего срока эксплуатации.
    • Отсутствие вибрационных и волновых нагрузок на стенки резервуара.
    • Отсутствуют дополнительные элементы на стенке резервуара. Они крепятся на приемо-раздаточные устройства на дне резервуара.
    • В отличии от винтовых мешалок различные модификации веерных сопел позволяют использовать их также и в горизонтальных резервуарах.

Сравнение сопел с аналогичными устройствами.

Ключевым отличием нашего размывочного сопла является эффективная длина щели, из которой выходит размывочный продукт. Эффективная длина щели сопла СВ-1200 — 3768мм. Эффективная длина аналогичных устройств порядка 490мм Таким образом одно размывочное сопло СВ-1200 эквивалентно почти 8 аналогичным устройствам. И это не включая разводку внутри резервуара.
Как известно, чем меньше дополнительных элементов на дне резервуара, тем эффективнее размывание донных отложений. Таким образом наличие дополнительной разводки трубопровода на 8 размывающих устройств препятствует эффективному размытию в отличие от разводки на одно веерное сопло СВ-1200.

Экономическое обоснование использования веерных сопел.

Применение сопел для размыва донных отложений избавляет от необходимости зачистки и утилизации донных отложений. К примеру стоимость зачистки резервуара РВС — 50 000 м3 составляет приблизительно 6 500 000 млн. руб.
Отпадает необходимость в дополнительных мерах по охране окружающей среды.

Использование веерных сопел для размыва донных отложений увеличивает полезную емкость резервуара до 2-4% в зависимости от среды. Таким образом в резервуаре 50 000 м3 экономия полезной емкости составляет 2 000 м3!

Устройство циркуляции продукта СВ-1200БГ имеет всю необходимую разрешительную документацию и соотвествует правилам безопасности ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»; РД-153-39.4-057-00 Технология проведения работ по предотвращению образования и удаления из резервуаров донных отложений; ГОСТ 12.1.004-91. Пожарная безопасность. Общие требования; ГОСТ 12.3.003-86. ССБТ Работы электросварочные. Требования безопасности.  РД 39-30-587-81 Инструкция по эксплуатации системы размыва и предотвращения накопления парафинистого осадка в нефтяных резервуарах.

Техничеcкие характеристики устройства циркуляции продукта СВ-1200БГ:

Наименование параметра Величина параметра
Проход условный, мм 100
Рабочее давление, кг/см2 5±1,0
Присоединительный фланец, Dу, мм 100
Габаритные размеры, мм 1200×665×900
Масса, кг, не более  121









Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
