Приёмо-раздаточные устройства ПРУ, ПРУ «Поток»
ТУ-3689-022-12739584-2007, ТУ 3689-048-00217633-2004, ТУ 3689-003-62461585-2010, ТУ 3689-069-10524112-2004, ТУ 3698-002-56510196-2009, ТУ 3689-012-47746149-04; ТУ 3689-005-09344511-2015; ТУ 3689-008-72549097-2004; ТУ-3689-022-12739584-2007
ТУ 3689-002-26842920-2015
ТУ 3689-001-01719561-2016, ТУ 3689-002-12262129-13
Назначение: приемо-раздаточные устройства серии ПРУ предназначены для слива и взлива нефтепродуктов, авиатоплива в стальные вертикальные резервуары РВС объемом от 100 до 50000 м3. Также ПРУ позволяют предотвратить потери продукта вследствие разрыва трубопроводов или выхода из строя размещенных на них запорных устройств.
Описание: монтаж ПРУ осуществляется на конце приемо-раздаточного патрубка. Поступая в резервуар через ПРУ, продукт на днище накрывается затопленной струей, в результате чего размывается донный осадок.

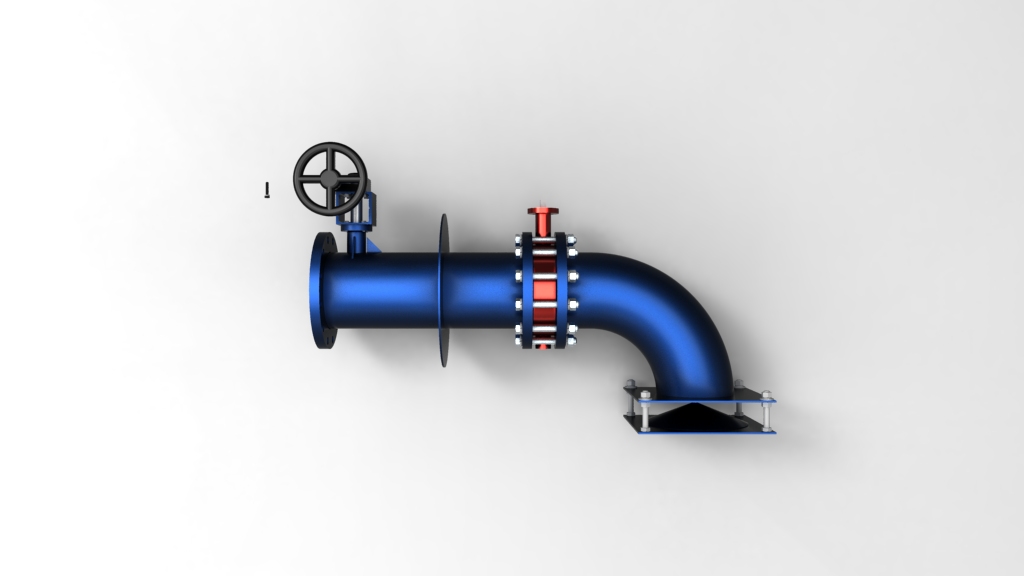

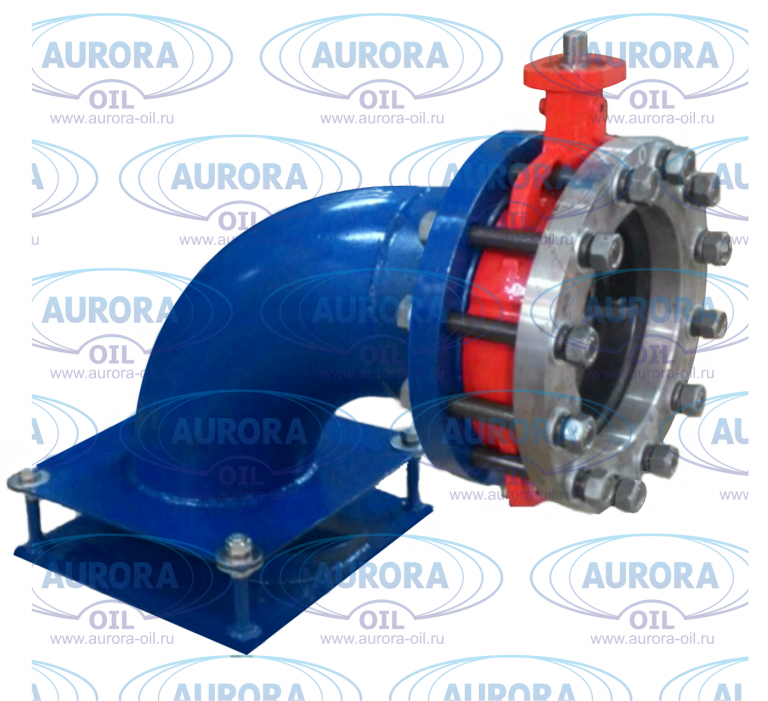

В состав приемо-раздаточных устройств серии ПРУ входят:
- ППР;
- Усиливающий лист;
- Межфланцевый затвор;
- Отвод;
- Зонт;
- Рассекатель.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Варианты климатического исполнения ПРУ с условным проходом от 150 до 700 мм — У, УХЛ категории размещения 1 согласно ГОСТ 15150-69.
При эксплуатации ПРУ в резервуаре с нефтепродуктом перед открытием крышки запорного устройства необходимо обязательно закрыть корневую задвижку. Также нужно монтировать данное устройтсво только на новом или полностью очищенном от нефтепродуктов и их паров резервуаре. При обслуживании и ремонте ПРУ необходимо применять только омедненный инструмент
Преимущества ПРУ:
- позволяет эффективнее использовать объем резервуара с плавающей крышей, так как управление устройством расположено внутри приемо-раздаточного патрубка;
- отпадает необходимость монтажа механизма управления устройством на РВС;
- запорный элемент выполнен в виде крышки с притёртым бронзовым кольцом, и установленным на ней перепускным клапаном, не содержащим полимерных уплотнительных колец, что существенно повышает срок службы и надежность устройства.
Пример обозначения устройства при заказе:
ПРУ-250 М У1 ТУ 3689-002-26842920-2015,
где ПРУ – устройство приемо-раздаточное;
250 – условный проход устройства;
М — конструктивное расположение затвора
(В — внутри резервуара; М — снаружи резервуара)
У1–климатическое исполнение.
Технические характеристики:
| Приемо-раздаточное устройство ПРУ | Условный проход, Ду, мм | Рабочее давление, Мпа (кгс/см) | Величина утечки при давлении 0,3 МПа (по воде) мл/мин., не более |
| ПРУ 150 | 150 | 1,6 (16) | 9 |
| ПРУ 200 | 200 | 1,6 (16) | 12 |
| ПРУ 250 | 250 | 1,6 (16) | 15 |
| ПРУ 300 | 300 | 1,6 (16) | 18 |
| ПРУ 400 | 400 | 1,6 (16) | 24 |
| ПРУ 500 | 500 | 1,6 (16) | 30 |
| ПРУ 600 | 600 | 1,6 (16) | 36 |
| ПРУ 700 | 700 | 1,6 (16) | 42 |
