Фильтр сетчатый ФС-V
ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004; ТУ 3689-005-01719561-2016
Опросный лист для заказа оборудования "Фильтр сетчатый ФС-V"
Скачать в формате PDF Скачать в формате DOC Запросить цену
ТУ 3689-005-01719561-2016
Фильтр сетчатый временный ФС-V устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.
Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.
Фильтр сетчатый ФС типа V выполнен с плоскими приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- II, с разницей, что ФС-II выпускается с фланцами приварными встык.
Фильтр ФС-V (а также ФС-II) предназначен для установки в горизонтальном трубопроводе.
Фильтр временный сетчатый ФС-V имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-V предусмотрено материальное исполнение Д08, Е01.
Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Таблица 1. Размеры в мм для фильтров ФС-V для условного диаметра 50-250
Обозначение
фильтра |
D |
S |
А |
Б |
В |
Г |
D1 |
М |
К |
Масса
Фильтра
кг
фильтра
кг |
ФС- V -300-1,0 |
325 |
12 |
280 |
380 |
420 |
892 |
274 |
260 |
120 |
161,2 |
ФС-V-350-1,0 |
377 |
12 |
320 |
430 |
520 |
1046 |
317 |
285 |
140 |
243,4 |
ФС-V-400-1,0 |
426 |
16 |
330 |
450 |
650 |
1198 |
354 |
315 |
150 |
353,6 |
ФС- V -500-1,0 |
530 |
12 |
400 |
540 |
810 |
1438 |
466 |
335 |
170 |
370,9 |
ФС-V-600-1,0 |
630 |
12 |
450 |
600 |
980 |
1672 |
566 |
385 |
200 |
526,7 |

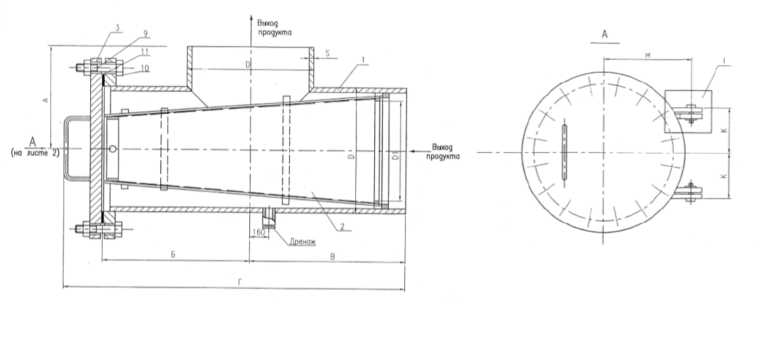

Схема к таблице 1.
Таблица 2 – Габаритные размеры и параметры ФС–IV
DN |
PN, МПа |
D, мм |
А, мм |
Б, мм |
В, мм |
Г, мм |
Тонкость
фильтрации, мкм |
Масса, кг,
не менее |
50 |
1,0 |
57 |
130 |
187 |
290 |
260 |
80-5000 |
7,86 |
80 |
89 |
145 |
208 |
325 |
290 |
11,77 |
100 |
108 |
155 |
228 |
355 |
310 |
15,42 |
150 |
159 |
180 |
268 |
425 |
360 |
31,13 |
200 |
219 |
210 |
308 |
500 |
420 |
47,41 |
250 |
273 |
240 |
383 |
565 |
480 |
72,5 |
300 |
325 |
270 |
450 |
704 |
540 |
153,5 |
350 |
377 |
310 |
520 |
804 |
620 |
224,0 |
400 |
426 |
335 |
600 |
911 |
670 |
320,7 |
500 |
530 |
400 |
700 |
1053 |
800 |
323,0 |
600 |
630 |
450 |
800 |
1207 |
900 |
450,2 |
Схема к таблице 2.
