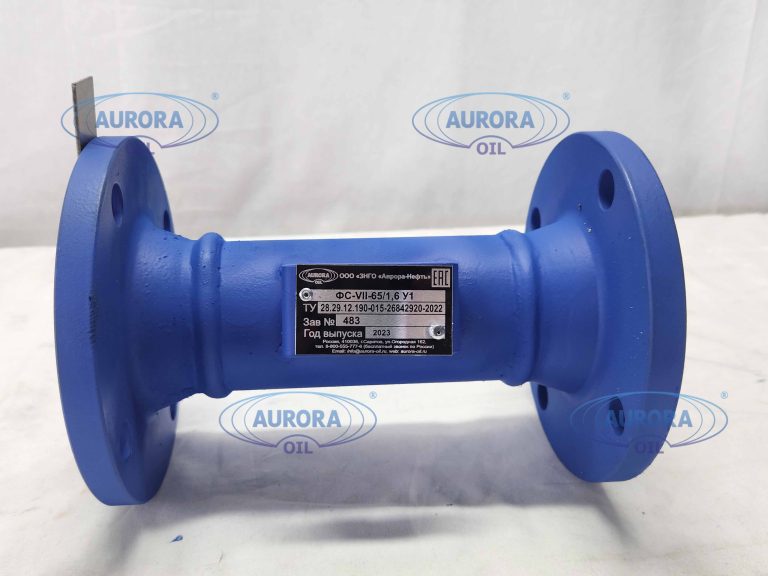

Фильтр сетчатый ФС-VII

ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004

Фильтр сетчатый конусный ФС-VII используется в системах транспортировки для очистки жидкой или газообразной среды в насосах, клапанах, компрессорах. Фильтр сетчатый конусный применяется в системах с нефтепродуктами, водой, газом, жидкими и газообразными углеводородами, газовыми смесями. Фильтр ФС-VII препятствует попаданию крупных инородных частиц размером более 0,05 мм в клапаны, насосные установки, в компрессионные системы. Закрепляется на всасывающем трубопроводе.

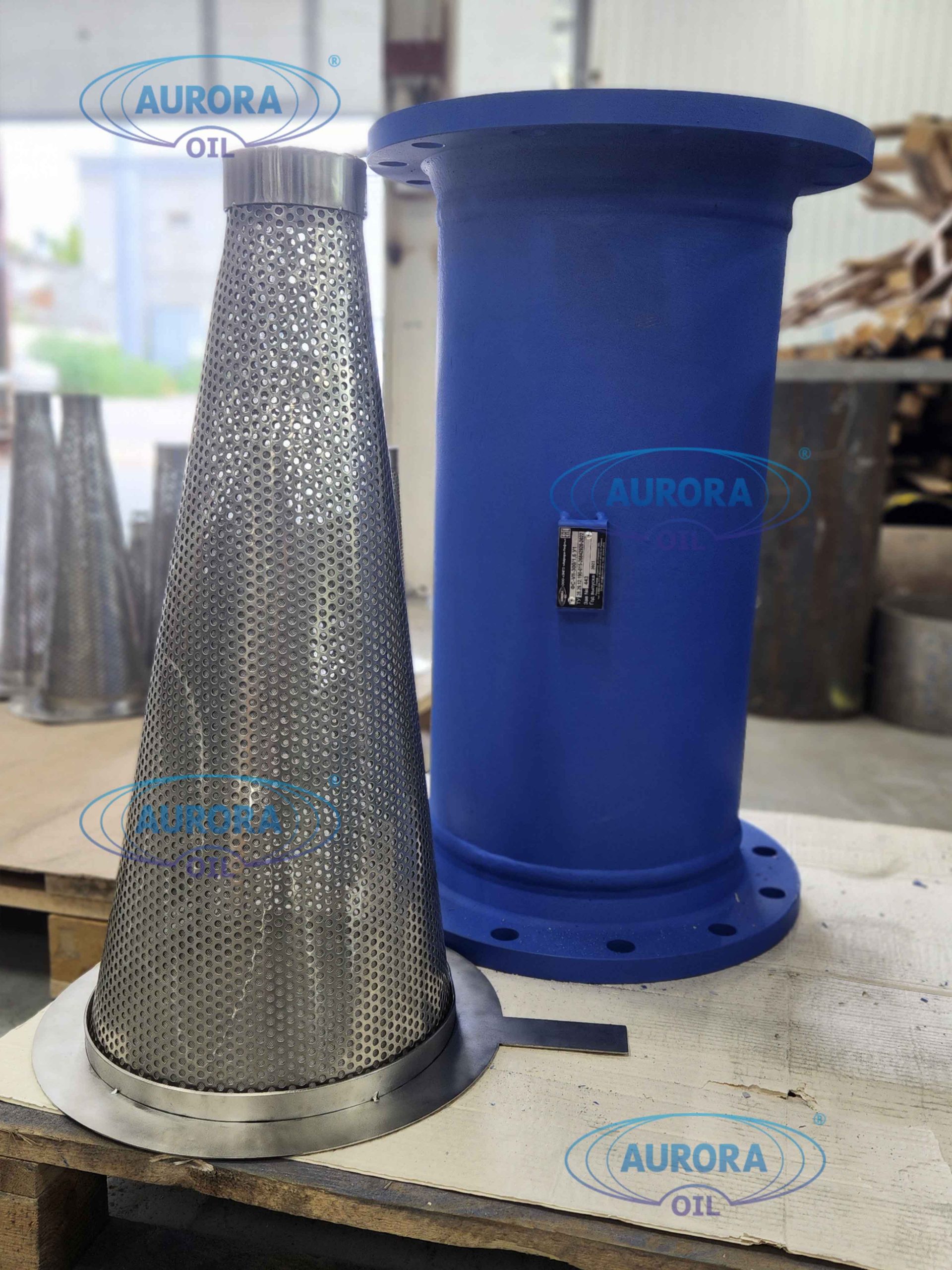

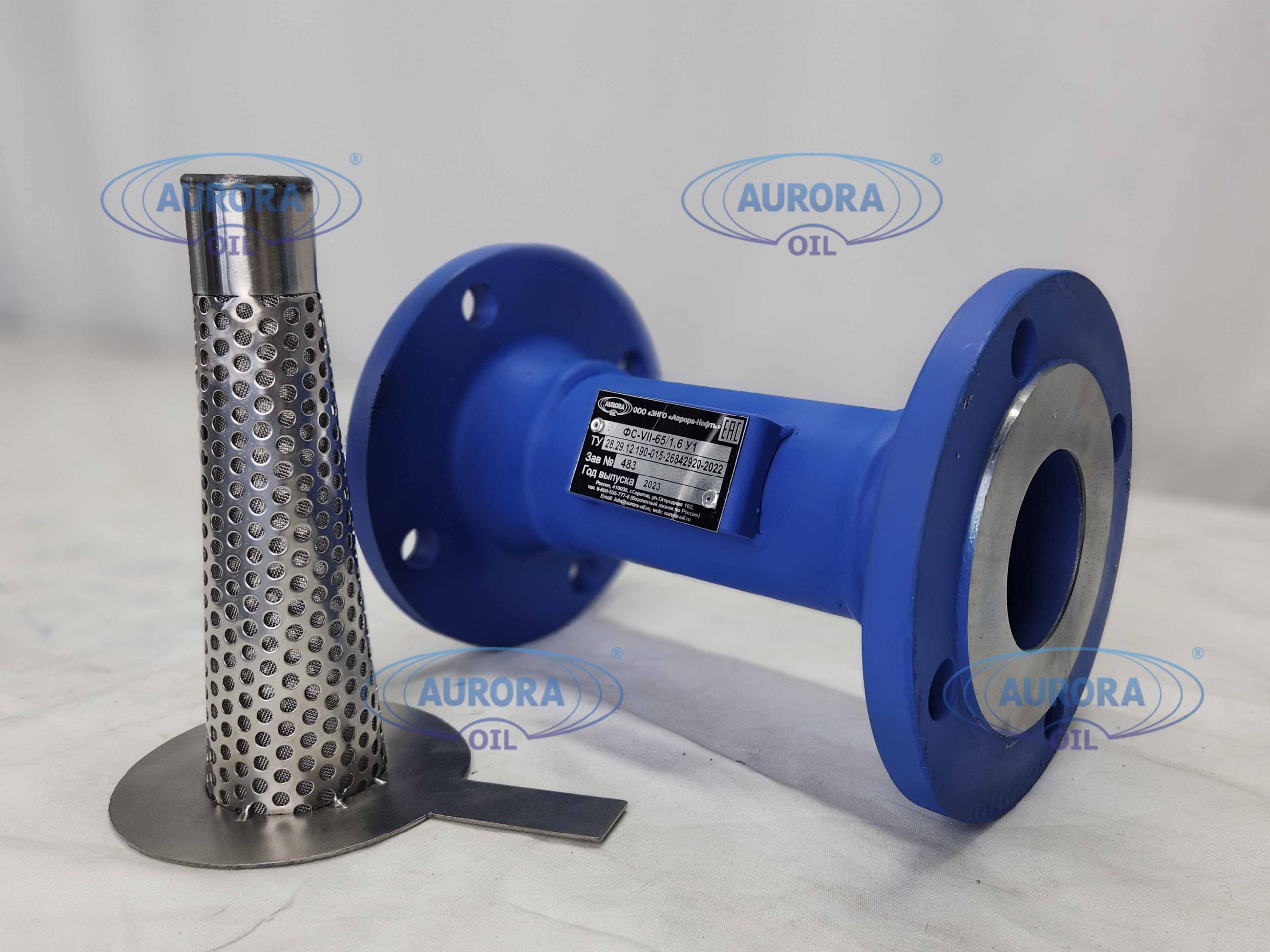

Фильтр может быть расположен и на горизонтальном, и на вертикальном трубопроводе. При разборе фильтра фильтрующий элемент может быть демонтирован для промывки.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

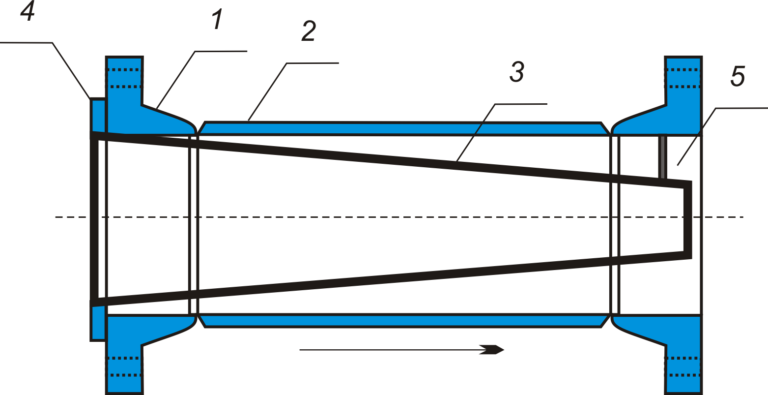

Строение фильтра сетчатого ФС-VII

Фильтр сетчатый ФС-III

  1. Фланец корпуса фильтра,
  2. Корпус фильтра,
  3. Фильтроэлемент,
  4. Фланец фильтроэлемента,
  5. Опора фильтроэлемента.

Таблица 1. Размеры в мм для фильтров ФС-VII


Размеры фильтра сетчатого ФС-VII, мм
Обозначение фильтра Dy D L L2 n d Масса, кг
ФС-VII-50-1,6 50 125 250 255 4 18 5
ФС-VII-65-1,6 65 145 280 285 4 18 8,4
ФС-VII-80-1,6 80 160 350 355 4 18 11,9
ФС-VII-100-1,6 100 180 400 405 8 18 15,4
ФС-VII-150-1,6 150 240 500 505 8 22 26,9
ФС-VII-200-1,6 200 295 600 605 12 22 42,8
ФС-VII-250-1,6 250 355 700 707 12 26 62,3
ФС-VII-300-1,6 300 410 800 806 12 26 94,5
ФС-VII-350-1,6 350 470 950 958 16 26 139
ФС-VII-400-1,6 400 525 1000 1008 16 30 179
ФС-VII-50-2,5 50 125 250 255 4 18 6,8
ФС-VII-65-2,5 65 145 280 285 8 18 9,8
ФС-VII-80-2,5 80 160 350 355 8 18 12,3
ФС-VII-100-2,5 100 190 400 405 8 22 18,4
ФС-VII-150-2,5 150 250 500 505 8 26 34,4
ФС-VII-200-2,5 200 310 600 605 12 26 55
ФС-VII-250-2,5 250 370 700 707 12 30 82,8
ФС-VII-300-2,5 300 430 800 806 16 30 115
ФС-VII-350-2,5 350 490 950 958 16 33 174,5
ФС-VII-400-2,5 400 550 1000 1008 16 33 220
ФС-VII-50-4,0 50 125 250 255 4 18 7,3
ФС-VII-65-4,0 65 145 280 285 8 18 10
ФС-VII-80-4,0 80 160 350 355 8 18 13,3
ФС-VII-100-4,0 100 190 400 405 8 22 19,2
ФС-VII-150-4,0 150 250 500 505 8 26 35,9
ФС-VII-200-4,0 200 320 600 605 12 30 70
ФС-VII-250-4,0 250 385 700 707 12 33 110,2
ФС-VII-300-4,0 300 450 800 806 16 33 156,5
ФС-VII-350-4,0 350 510 950 958 16 33 221,5
ФС-VII-400-4,0 400 585 1000 1008 16 39 332
ФС-VII-50-6,3 50 135 250 255 4 22 10,8
ФС-VII-65-6,3 65 160 280 285 8 22 14,5
ФС-VII-80-6,3 80 170 350 355 8 22 17,8
ФС-VII-100-6,3 100 200 400 405 8 26 27,1
ФС-VII-150-6,3 150 280 500 505 8 33 59,2
ФС-VII-200-6,3 200 345 600 605 12 33 96,6
ФС-VII-250-6,3 250 400 700 707 12 39 144,3
ФС-VII-300-6,3 300 460 800 806 16 39 207,5
ФС-VII-350-6,3 350 525 950 958 16 39 306,5
ФС-VII-400-6,3 400 585 1000 1008 16 45 403,6


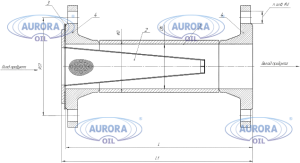

Схема к таблице 1.

Фильтр сетчатый ФС-III
