Клапан дыхательный механический КДМ-50
ТУ 3689-003-10524112-2006;ТУ 26-02-1111-94;ТУ 3689-004-03467856-2004;ТУ 3689-019-79167039-2006;КДС-ПО;КДМ-ОТР;КДМ-ЗТР;КДМ-СМС;ТУ 3689-070-10524112-2004; ТУ 3689-004-03467856-2004;ТУ 3689-019-79167039-2006; ТУ 3689-001-0934451-2015, КДМ с ЭО КОФ, КДМ с УО, КДМ с устройством обогрева, КДМ с электрообогревом, КДМ с КОФ, КДМ с комплектом ответных фланцев
Запросить цену
Назначение: клапан дыхательный механический КДМ–50 со встроенным огнепреградителем типа КДМ — резервуарное оборудование, используемое для сохранения герметичности резервуаров (со светлыми нефтепродуктами), а также для регуляции давления паров в резервуарах при перекачке содержимого (для сокращения потерь продукта и снижения процента загрязнений природной среды. КДМ поставляются в комплектации к вертикальным резервуарам.
Описание: клапан КДМ-50 составлен так, что вся конструкция герметична, а запоры вакуума и давления срабатывают очень точно, что позволяет уменьшить убыток легких фракций нефтепродуктов во время хранения и снизить процент загрязнения окружающего пространства. Особое покрытие затворов, сделанное из тефлона, обеспечит надлежащую работу клапана и в неблагоприятных температурных условиях.
Нижний порог пропускной способности дыхательных клапанов определяют по наибольшей производительности приемораздаточных операций (а также в условиях аварий) по установленным формулам. Если пропускная способность выше нормы, используют дыхательный клапан КДС. Изменение производительности операций приема-раздачи после начала эксплуатации вертикального резервуара запрещено без пересчета пропускной способности клапана, также как и повышение производительности слива продукта в условиях аварий.
Дыхательный клапан КДМ-50 гарантированно прослужит 15 лет. По истечении срока его необходимо подвергнуть замене, либо же испытать клапан в объеме повторяющихся по методике предприятия-изготовителя.

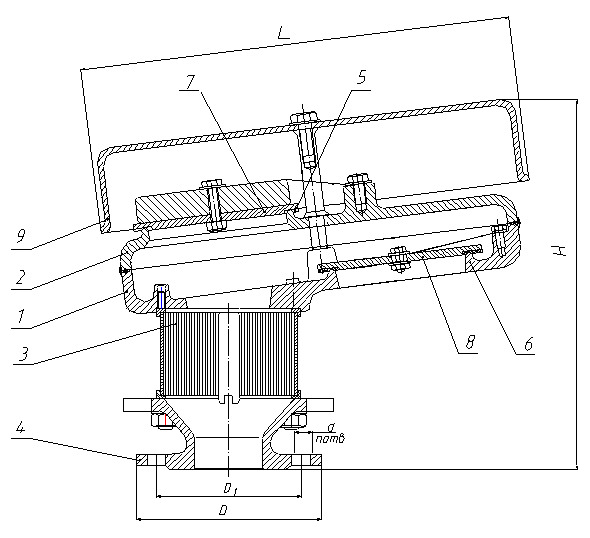

Чертеж клапана дыхательного КДМ–50

1- корпус, 2 — крышка корпуса, 3 — кассета огнепреградителя, 4 — переходник,
5 — седло давления, 6 — седло вакуума, 7 — тарелка давления, 8 — тарелка вакуума, 9 — крышка
Технические характеристики КДМ–50:
Условный проход, Dу, мм |
50 |
Рабочее давление, Па (мм вод.ст.), не более |
2000 (200) |
Рабочий вакуум, Па (мм вод.ст.), не более |
250 (25) |
Давление срабатывания, Па (мм вод.ст.), не более |
1400 (140) |
Вакуум срабатывания, Па (мм вод.ст.), не более |
150 (15) |
Пропускная способность, м3/ч, не менее |
22 |
Габаритные размеры, мм |
длина L |
328 |
ширина |
156 |
высота H |
240 |
Присоединительные размеры, мм |
D |
140 |
D1 |
110 |
d |
14 |
n, шт. |
4 |
Масса, кг, не более |
8 |
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
