УПТ на две ГМ-50/ГМ-80, УПТ «Гидра»

ТУ 4854-032-72410778-2015

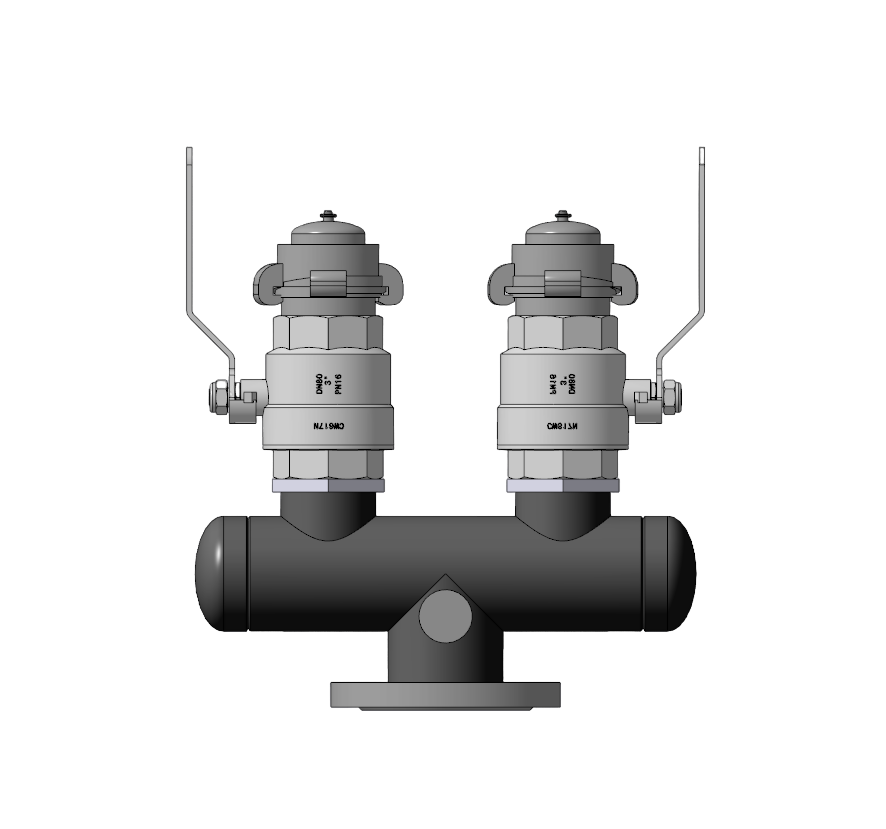

Узел подключения пожарной техники УПТ-2-80-100

Опросный лист для заказа оборудования "УПТ на две ГМ-50/ГМ-80, УПТ «Гидра»" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 28.99.39.190-007-26842920-2020

ТУ 3689-007-26842920-2019

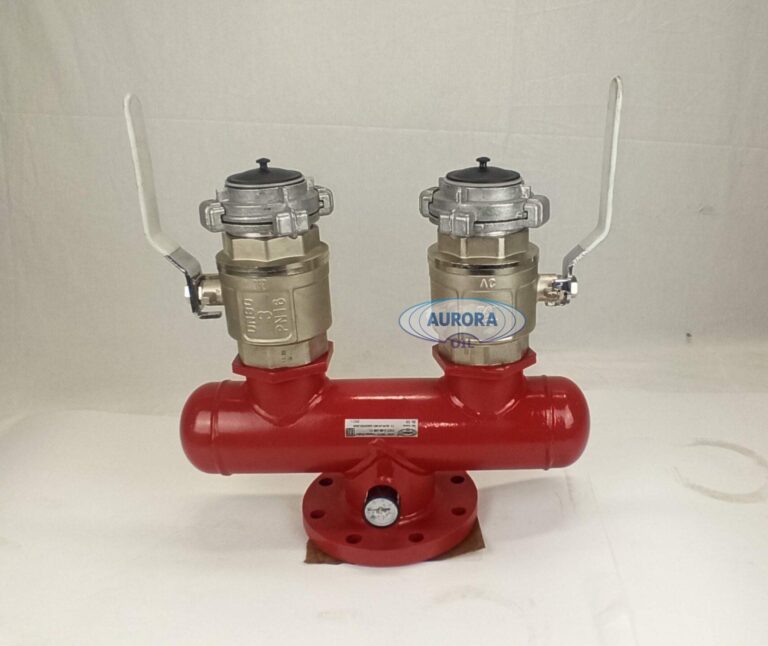

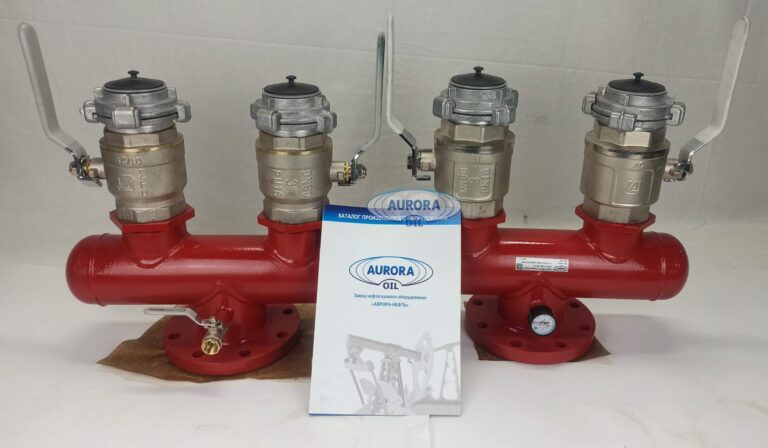

Узел для подключения пожарной техники УПТ на две ГМ-50/ГМ-80 служит для присоединения пожарных рукавов и посредством их происходит подача водопенного раствора от пожарных машин в стационарную систему пожаротушения. Также применяется в процессе отбора водопенного раствора от стационарной системы пожаротушения на переносные пожарные стволы, пеногенераторы применяемые для пожаротушения.

УПТ изготавливается в климатическом исполнениям У, ХЛ, УХЛ, Т, ОМ, категории размещения 1-4 по ГОСТ 15150-69:
У — сталь 20 с антикоррозийным покрытием,
ХЛ, УХЛ — сталь 09Г2С с антикоррозийным покрытием,
Т, ОМ для работы на морской воде — нержавеющая сталь.

У, ХЛ, УХЛ могут быть изготовлены из нержавеющей стали по пожеланию заказчика.

Условное обозначение при заказе УПТ:

УПТ «Гидра»-2-80-100 У1 ТУ 28.99.39.190-007-26842920-2020, где

УПТ, УПТ «Гидра» – наименование изделия;
2— количество присоединяемых головок;
80 – условный проход присоединительных головок;
100 — условный проход трубопровода;
У1 – климатическое исполнение по ГОСТ 15150,
ТУ 28.99.39.190-007-26842920-2020 – номер технических условий.

Габариты УПТ на две ГМ-50/ГМ-80 с прямым расположением присоединительного узла

УПТ на две ГМ

Габариты УПТ на две ГМ-50/ГМ-80, с прямым расположением присоединительного узла
	L, мм	C, мм	D, мм	Масса, кг
УПТ на две ГМ-50	390	400	194	18
УПТ на две ГМ-80	470	490	215	24

Габариты УПТ на две ГМ-50/ГМ-80 с расположением присоединительного узла вверх

УПТ на две ГМ

Габариты УПТ на две ГМ-50/ГМ-80, с расположением присоединительного узла вверх
	L, мм	C, мм	D, мм	Масса, кг
УПТ на две ГМ-50	390	345	260	18
УПТ на две ГМ-80	470	450	275	24

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
