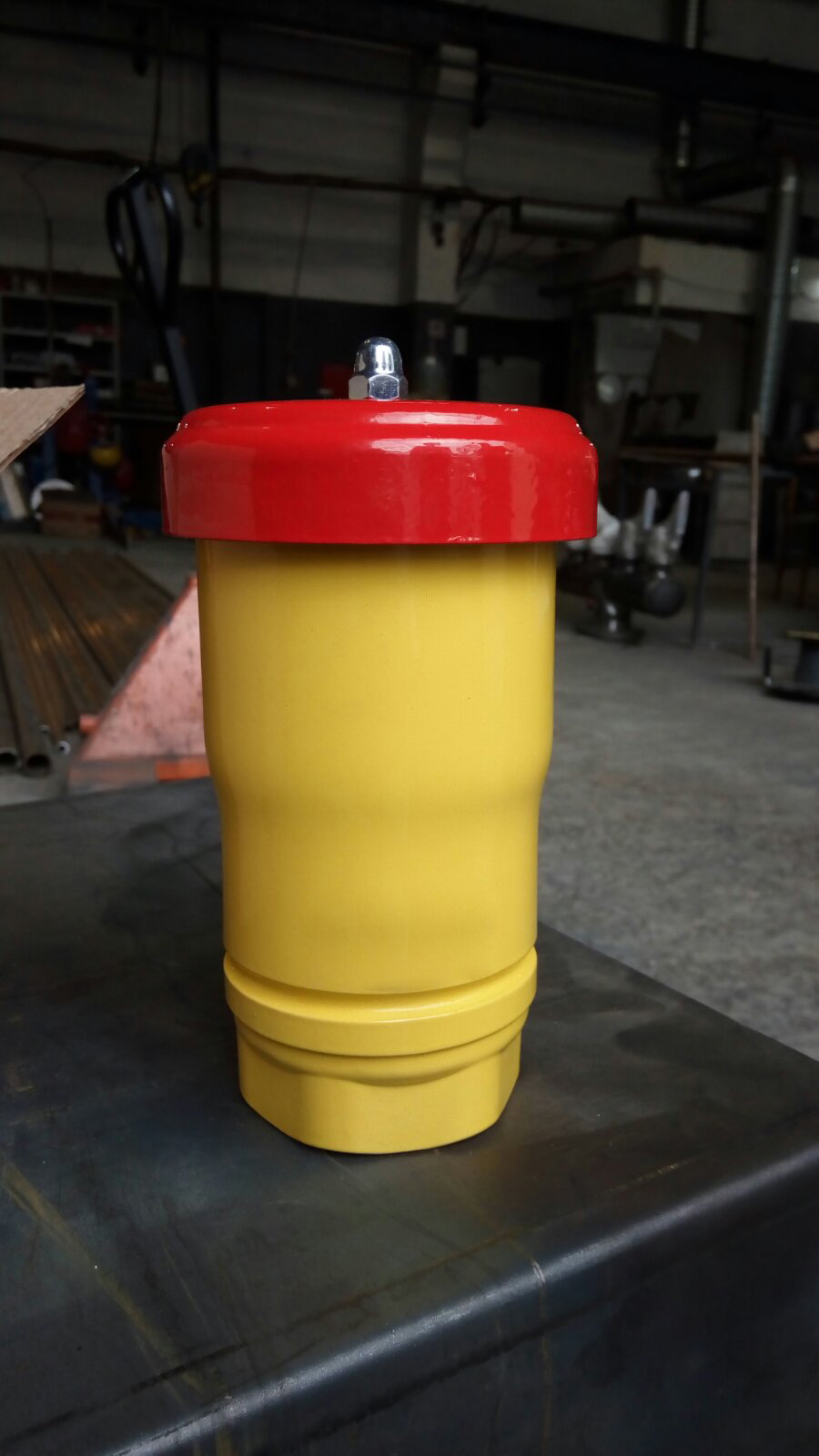

Совмещенный дыхательный клапан механический СМДК-1M

Запросить цену

Назначение: совмещенный дыхательный клапан механический (клапан дыхательный реверсивный), со встроенным огнепреградителем СМДК-1M — резервуарное оборудование, предназначенное для герметизации и регулирования давления в газовом пространстве резервуаров для хранения нефти/нефтепродуктов.

Встроенный огнепреградитель обеспечивает пожарную безопасность, надёжно блокируя проникновение внешних искр и пламени внутрь емкости. Кроме того, конструкция клапана минимизирует испарение легких фракций нефтепродуктов, что способствует значительному сокращению эксплуатационных потерь. Против засорения вентиляционные отверстия снабжены защитными сетками. Кроме того, конструкция клапана минимизирует испарение легких фракций нефтепродуктов, что способствует значительному сокращению эксплуатационных потерь.

Устанавливается на линиях деаэрации (дыхательных линиях) резервуаров на автозаправочных станциях (АЗС) и объектах нефтепродуктообеспечения (нефтебазах, хранилищах).

Изготовлен в исполнении УХЛ1 по ГОСТ 15150-69.

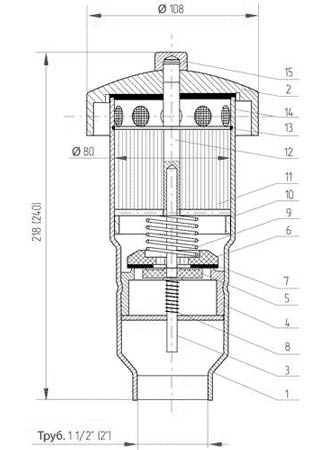

Чертеж пневмоклапана СМДК-1М

1. Корпус (латунь), 2. Крышка (алюминий), 3. Шток пневмоклапана, 4. Обойма пневмоклапана, 5. Тарелка клапана впуска, 6. Тарелка клапана выпуска, 7. Прокладка уплотнительная, 8. Пружина клапана впуска, 9. Пружина клапана выпуска, 10. Кольцо промежуточное, 11. Кассета огнепреградителя, 12. Ось кассеты огнепреградителя, 13. Стопор кассеты огнепреградителя, 14. Фильтр сетчатый с резиновым уплотнением, 15. Гайка зажимная.

Технические характеристики СМДК-1М:

Наименование параметров		СМДК-1М Ду 40	СМДК-1М Ду 50	СМДК-1М Ду 65	СМДК-1М Ду 80	СМДК-1М Ду 100
Минимальный диаметр прохода, мм		40	50	65	80	100
Пропускная способность, л/мин		200-350	200-400	300-700	300-800	400-900
Давление выпуска / впуска паров, МПа		0,02 / 0,01	0,02 / 0,01	0,02 / 0,01	0,02 / 0,01	0,02 / 0,01
Присоединительная резьба по ГОСТ 24705-81		труб. 1 1/2″	труб. 2″	труб. 2 1/2″	труб. 3″	труб. 4″
Материал		АМГ, Л63	АМГ, Л63	АМГ	АМГ	АМГ
Габаритные размеры, не более:	высота, мм	218	240	220	220	220
	диаметр, мм	108	108	150	150	180
	масса, кг	1,5	1,8	3,0	3,0	4,0

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре

Скачать информацию о продукции в формате .PDF
