Процесс эксплуатации резервуаров для жидких продуктов в основном подразумевает слив и налив продукта. К оборудованию для операций по взливу и сливу продукта относят не только устройства, через которые производятся процессы приема и раздачи нефтепродуктов, но и систему управления данным процессом, средства подогрева, а также вспомогательные устройства.

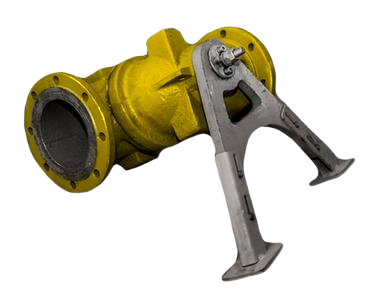

Хлопушки

Хлопушки предотвращают потерю нефти и продукта из резервуара в случаях аварий. Они открываются под напором нефтепродукта со стороны технологического трубопровода и закрываются при окончании перекачки под весом крышки хлопушки и давления жидкости в резервуаре.Управляемые хлопушки ставят на приемо-раздаточные патрубки внутри резервуаров.

Приемо-раздаточные устройства

Через приемо-раздаточные устройства ПРУ осуществляется взлив и слив нефтепродуктов и авиатоплива в  стальные вертикальные резервуары РВС. ПРУ предотвращают потери продукта в случае аварии на  трубопроводе или поломке запорных устройств.

При хранении расслаиваемого продукта в резервуаре на его дне накапливается осадок, который затрудняет проведение товарных операций, требует затрат на зачистку, а коррозийная активность осадка уменьшает срок службы первого пояса и самого дна резервуара. Гидромеханическое воздействие струи при закачке продукта от приемо-раздаточного устройства снижает высоту осадка и уменьшает его вредоносное воздействие.
Расположение ПРУ как можно ниже ко дну резервуара позволяет сократить необорачиваемый объем нефтепродукта и уменьшает уровень несливаемого остатка.

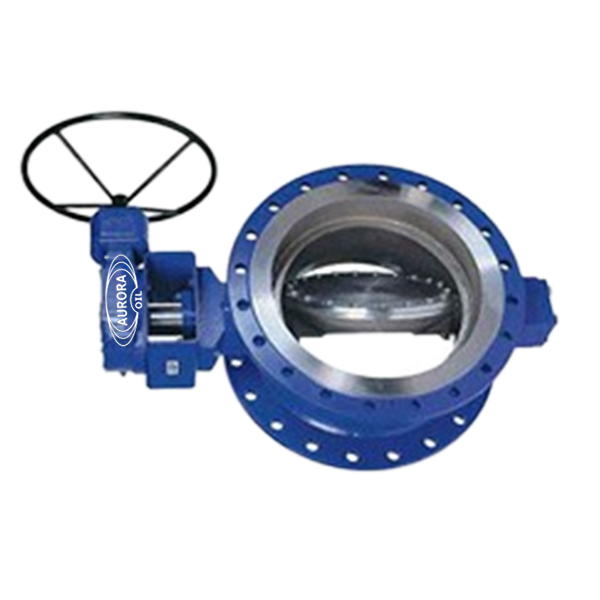

Так как резервуар в обязательном порядке должен быть оснащен запорным устройством на случай повреждения трубопровода между корневой задвижкой и резервуаром или самой корневой задвижки, то выпускаемые ПРУ в настоящее время снабжаются запорной арматурой. В составе ПРУ поворотные заслонки расположены внутри и снаружи.

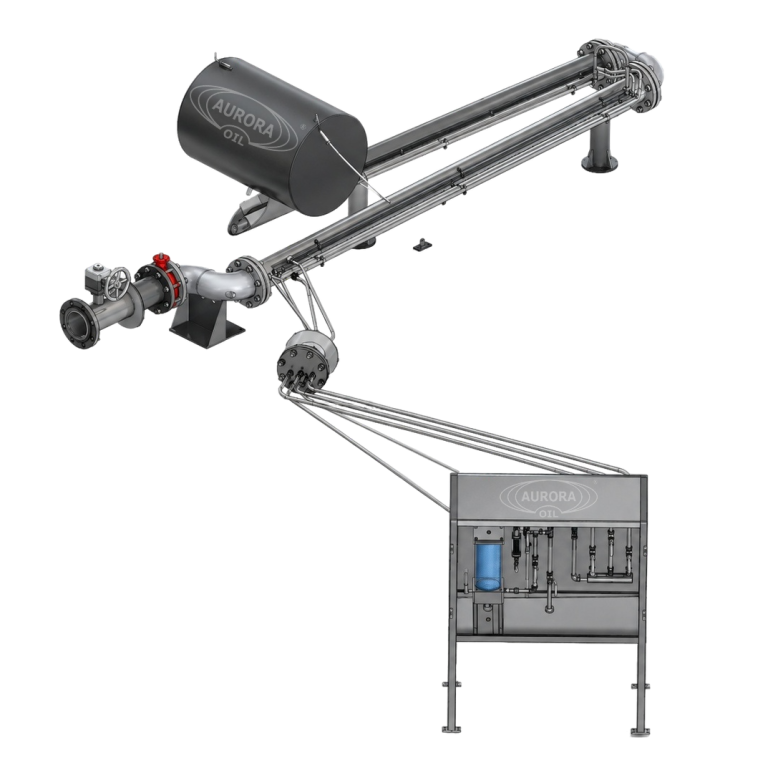

Плавающее заборное устройство и подъемная труба

Для откачки топлива высокого качества и масел, забор производят из верхних слоев резервуара. Для этого используют Плавающее Заборное устройство (ПЗУ).

ПЗУ устанавливается на приемо-раздаточный патрубок при помощи трубного шарнира , при изменении уровня налива перемещается по высоте резервуара с помощью поплавков.

Подвижная часть ПЗУ состоит из несущего поплавка и трубы. Поплавок состоит из 4 бочек, что помогает предотвратить потопляемость трубы при разгерметизации одной из них.
Неподвижная часть состоит из ложемента на днище резервуара, который фиксирует нижнее положение трубы выше уровня потоварной воды в резервуаре. Это предотвращает забор подтоварной воды и соприкосновение с ней частей ПЗУ, что увеличивает срок службы конструкции.

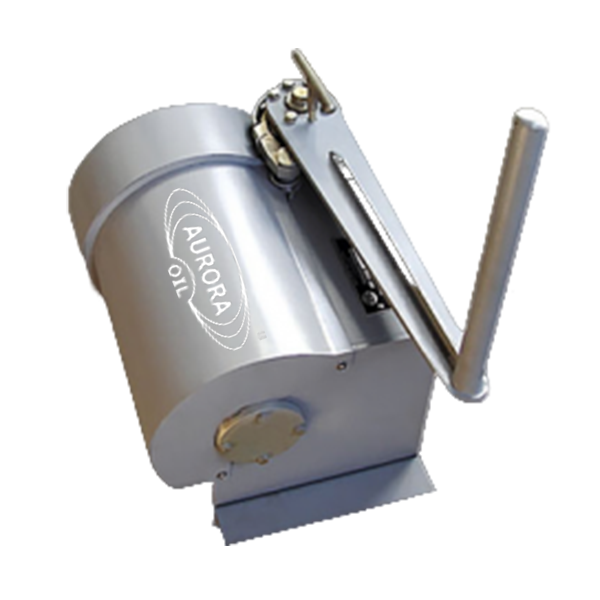

В резервуарах с мазутом или высокотехнологичными маслами используют трубу подъемную ТП , которая так же устанавливается на шарнир трубный и ППР резервура. Управление ведется при помощи системы, состоящей из троса, связывающей трубу подъемную ТП через блок роликовый БР с Лебедкой ручной (ЛР) , установленной на нижнем поясе стенки резервуара.

Шарнир трубный (ШТ) предназначен для подвижного соединения подъемной трубы или плавающего заборного утройства ПЗУ с приемораздаточным патрубком внутри резервуара.

Средства подогрева

Средства для подогрева резервуаров применяются с целью слива и налива высоковязких и застывающих нефтепродуктов с необходимой скоростью.

Фильтры

Фильтры сливные предназначены для грубой очистки нефтепродуктов от механических примесей при сливе из резервуара.

  • Фильтр прямой ФП — предназначен для установки на технологических трубопровод нефтебазы.
  • Фильтры угловые выпускаются в двух исполнениях: ФУ-50 — выпускается с корпусом из стали, ФУ-50А — с корпусом из алюминия. Угловые фильтры предназначаются для установки на линии приемных трубопроводов и резервуаров.
  • Фильтры сливные имеются в двух модификациях: ФС-1 — с одним выходным патрубком и ФС-2 с двумя выходными патрубками.

Ограничитель налива

Ограничитель налива ОН-80А прекращает основной поток топлива в процессе слива продукта из автоцистерны в резервуар АЗС, когда уровень топлива в резервуаре достигает необходимой величины.

Клапан приемный КП

Клапаны приемные КП монтируются на заборную трубу горизонтального цилиндрического резервуара для забора нефтепродуктов из резервуаров АЗС и нефтебаз.

Узел рециркуляции паров

Узел рециркуляции паров герметично соединяет линии рециркуляции резервуаров АЗС с автоцистерной, и служит для рециркуляции паров топлива по замкнутому контуру в процессе сливо-наливных операций на АЗС и нефтехранилищах.

Узел подключения рециркуляции паров УРП-1 герметично соединяет паровые объемы резервуара и автоцистерны, а также производит автоматическое перекрытие линии рециркуляции паров при расстыковке.
